Alüminyum tozu kaplama üretim hattı ile daldırma Tank tedavi öncesi sistem

Ürün ayrıntıları:

Menşe yeri:	Çin
Sertifika:	CE

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1pcs
Ambalaj bilgileri:	Ağaç çalışması
Teslim süresi:	4-6 hafta
Ödeme koşulları:	T/T
Yetenek temini:	1pcs/ay

İletişim

Detaylı ürün tanımı

Vurgulamak:	Otomatik Boyama ve kurutma kabinleri

Daldırma Tankı Ön Arıtma Sistemli Alüminyum Toz Boya Üretim Hattı

Hızlı Detay:

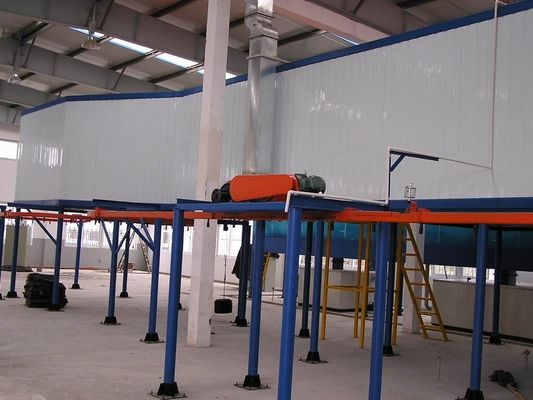

1. Resimde nem kurutma fırını, ön işlemi daldırma tipi, bu hattaki konveyör sistemi ritim kontrollüdür.

2. Bu kaplama üretim hattının ön muamelesi daldırma tipidir, konveyör sistemi ritim kontrollüdür. Konveyör zinciri, pnömatik kapı ve toz daldırma işlemi PLC ile kontrol edilir

Tasarım parametresi

Yok hayır.

Öğe

Tasarım esasları

Iş parçası

alüminyum

Maksimum malzeme kalınlığı

≤1.2mm

Ön arıtma yöntemi

Daldırma öncesi muamele

Toz püskürtme yöntemi

Otomatik + manuel

Montaj hattına asılan iş parçasının maksimum boyutu

L × W × H = 6800 × 200 × 1900 (mm)

Maksimum iş parçası ağırlığı

≤70Kg / askı (denge kirişi dahil)

Asma yöntemi

Çift puan asılı

Montaj hattındaki süspansiyon konveyör zinciri

QXG-200 modeli, asılı ağırlık maks. 35 kg

Montaj hattında makas film perdesi

7200mm / 2pieces

Montaj hattında proses hızı hesaplaması

İşleme hızı: 0.8m / dak

Üretim hattı hız aralığı

0 ~ 1.5 m / dak ayarlanmış

Toz kür sıcaklığı

180 ~ 200 ℃ (sıvı gaz doğrudan ısıtma)

Toz boyama zamanı

16 dak-20 dak. (Hava perdesi bölümü hariç)

Kürleme tünelinin ısıtma kaynağı

Sıvı gaz doğrudan ısıtma

Dehidrasyon fırını:

≤110 ℃ (sıvı gaz doğrudan ısıtma)

Nem kurutma fırını

Görünüm boyutu: (L) 7600mm × (W) 2200mm × (H) 1850mm

Malzeme: Dış levha, δ = 1.0mm soğuk haddelenmiş oluklu çelik levha

İç tahtada, δ = 1.0mm galvanizli levha

İzolasyon kalınlığıδ = 100㎜,

İzolasyon malzemesi: Taşyünü;

Kuruma sıcaklığı: ≤110 ℃ (alüminyum)

En yüksek ısıtma: 110 ℃ ≤ 60dak,

Yanma gaz makinesi modeli: RIELLO FS20

Çıkış ısı miktarı: 200000 kcal / h,

Hava ısı eşanjörünün verimliliği% 90,

İşlem parametreleri ve sertleştirme tünelinin malzeme listesi

Yok hayır.

Isim

veri

Kurutma tünelinin dış boyutu:

21000mm × 940 (1240mm) × 3720mm

Kurutma tünelinin iç boyut boyutu:

(W) 700mm × (H) 3050mm (düzenine bakın)

Kurutma tüneli modeli:

doğruca

Yalıtımlı levhanın kalınlığı:

Yan panel: 150mm, çatı / taban tahtası: 150mm

Yalıtım tabakasının iç ve dış plakaları:

İç levha: δ0.8 galvanizli levha, dış levha: δ0.8 renkli kaplamalı levha

Rüzgar borusu gönderiliyor:

Δ 1.0 mm galvanizli levha

Doğal egzoz cihazı:

2 parça

Kaidenin yüksekliği:

430mm

Rüzgar yöntemi gönderiliyor:

Yan göndermek için yan yukarı geri

Etkili kuruma uzunluğu:

Yaklaşık 18 m (hava perdesi bölümü hariç)

Fırınlama zamanı:

Yaklaşık 16 dak.-20 dak.

Isıtma süresi (boş fırın):

Yaklaşık 40 dakika

Isıtma sıcaklığı:

Normal sıcaklık ~ 200 ℃ ayarlanabilir

Çevrim süreleri:

Yaklaşık 4 adet / dakika

200.000 kcal paslanmaz çelik eşanjör

1set

200000 kcl ısı değiştirme kutusu:

1 set (dış plaka: δ1.o mm soğuk levha, iç plaka: δ1.o mm galvanizli levha)

Termal kaynaklı fan çekici:

1set (4.0KW) ile 6 # pervane hava hacmi yaklaşık: 10000m ³ / sa

Yanma gazı motoru:

1 set FS20 (200000 kcal)

Hava perdesi makinesi:

2 set

Toz sprey oda ve toz oda izolasyon odası

Yok hayır.	Isim	veri
1	Toz oda dış boyutu:	6000mm × 1400mm × 3600mm (düzene bakınız) (1set)
2	Toz odası malzemesi:	Yan panel: δ1.5mm soğuk levha (yüzey püskürtme)
3	Kapalı devre sistemi	1set
4	Otomatik elektrostatik püskürtücü:	6 set
5	Manuel pülverizatör	2 set
6	8 çekirdek geri dönüşüm Üst ve alt cihazın	2 (yapmak için sıcak plaka ve soğuk tabaka) filtrenin yüksekliği: 660mm
7	Hayranı kurtar	2 set (7.5Kw) hava basıncı: 10000m ³ / set
8	Patlamaya dayanıklı floresan lamba;	Her 1 parça tek taraflı
9	İzolasyon odası:	7.5m × 5.2m × 4.0m, gövde gövdesi alüminyum alaşımlı çerçeve ve 50mm'lik pano yapısını benimser

Süspansiyonlu konveyör sistemi:

Yok hayır.	Isim	Şartname
1	Süspansiyon zinciri modeli:	QXG-200
2	Tonlama:	200 mm
3	Tek noktadan kaldırma:	≤35Kg (yayıcı dahil)
4	Askı zincirinin toplam uzunluğu:	82 m
