Katlama Makinası Filtre

Profil

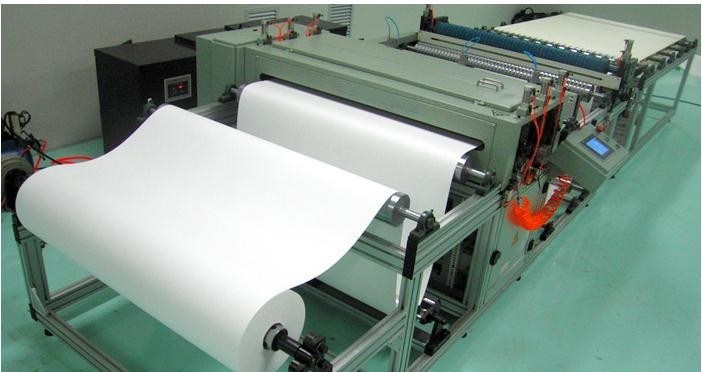

Katlanır makina HEPA ve ULPA filtrelerin seri üretimi için tamamen otomatik üretim hattıdır. Makine, bir bütün olarak mekanik, elektriksel ve pnömatik kontrol uygular, yüksek verimlilik, kolayca çalışabilir, istikrarlı ve güvenilir çalışırlar. Cam elyaf medyumun her türlü mini filtre filtresini üretmek için yaygın olarak kullanılabilir. Makine tamamen bağımsız tasarım ve imalat. Uzun yıllar çalıştıktan sonra, şimdi üst düzey mühendislerimizin uluslararası seviyede mükemmel kıvırma makinesi yapmalarından çok eminiz. Piyasa geribildiriminden, birçok uluslararası hava filtresi üreticisi de dahil olmak üzere neredeyse tüm kullanıcılar makineden memnun kalmaktadır. Her zaman kendimiz sizin için en iyi kalıp imalatı yapmaya adadık.

Mini pilat filtre işlemi

Medya kağıdı rulosu → Ortamı havalandırma rulosuna yerleştirin → Gerginliği açın → Kalıplacak ortam → Ortamın doğru genişliğini sağlamak için gereksiz kenarı kesin → Sıcak tutkal yapıştırın → Yavaş soğutma → Keçi filtresi → Filtre paketi Konveyör bandı → Manuel olarak tek filtre paketi yapmak için malzemeyi kesin.

Makine Parçaları

1, Medya Yuvarlama Kontrol Sistemi: Özel gerilim kontrolü hassas ve kalite katlaması için çok önemlidir.
2, Baskı ve çekme: İki çift baskı makarası, dişli ve servo motor ve servo sürücülü sabit çekme silindirleri. Baskı merdaneleri, piletlerin iyi bir görünüm ve hasar görmemesi için benzersiz bir tasarımdır. Makul şanzıman tasarımı, hassasiyet nedeniyle aşınmadan kaçınır.
3, Dilme Kesici sistemi: 2 kesici ile pnömatik kesme kontrolü.
4, Hot-Melt yapıştırma: pnömatik kontrol sistemi ile 96 adet hot-melt nozul ile donatılmış 2 nozul çubuğu. 3 üniteye ayırmak için, operatörün 2 veya 3 fit genişliğinde filtre paketi katladığınızda püskürtme uçlarını manuel olarak birer birer kapatması / açması gerekmez demektir.
5, Hot-Melt aplikatör: yeterli erime kapasitesine sahip 2 tank ünitesi, Tutkal uygulaması basıncı, üretilen filtre paketinin yeterli stabilitesi, sıcaklık için PID kontrolü sağlamak için kapalı döngü kontrolüdür.
6, Soğutma sistemi: Sıcak haddelenmiş boncukların soğuması için çeşitli merdane.
7, Montaj birimi: Ayarlanabilir katlanır kumanda rafına sahip bir çift montaj makarası. Benzersiz tasarım, alan ayarlamasını çok kullanışlı ve verimli yapar.
8, Çıkış konveyörü: Hız ayarlamalı konveyör bantlı 2 teslimat masası, sıcakta eriyen boncuklar soğumak sureti ile özel bir kıvırma aralığı elde edilir.
9, Çalışma paneli: Dokunmatik ekran, Durum göstergesi ve Alarm fonksiyonu. Gerekli olan tüm parametrelerin girilmesi ve değiştirilmesi çok kolaydır. Ayrıca makine çalışırken tutkal basıncını, gerginliğini ve hızını değiştirebilirsiniz.
10, Elektrik kontrol sistemi: Tam bir entegre kontrol sistemi doğru ve istikrarlı. Binbaşı elektronik bileşenler uluslararası olarak üretilmektedir.

Şartname

1, Max. Medya Rulosu 800mm Çapı
2, Max. Ortam Rulosu Genişliği 1220mm
3, Max. Filtre paketi genişliği 1220mm
4, Çalışma Hızı 4 ~ 22m / dak
5, Uygun Yay genişliği 24-96 mm
6, Sıcak eriyik boncuklar arasındaki mesafe 25.4mm
7, Hot-melt boncuk sayısı 48 × 2 (satır)
8, Puanlama hızı sayısı (Maks.) 250/125 pilav / dak.
9, Ana güç 25Kw
10, Basınçlı hava 0.6m3 / dak
11, Profil boyutu (L × G × Y) 6500mm × 3000mm × 1100mm
12, Sürekli ve Aralıklı hot-melt kalıpları mevcuttur. Makine çalışırken sıcak eriyik boncuklarının yerinin serbestçe ayarlanması.
13, pilav paketleri arasındaki yapışkanı durdurun. (Yapıştırıcı olmadan 3 ila 5 pırpalı filtre paketinin kat sayısını ayarlayabilir, bulması ve kesmesi kolay)
