çatı sac yapma makinesi

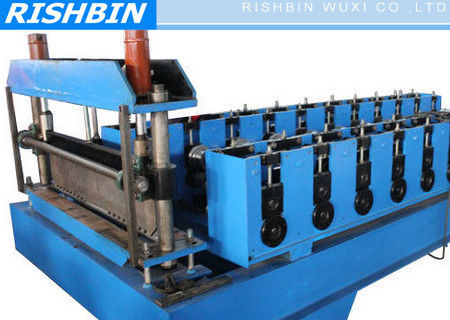

22KW Zincirli İletim COMFLOR 24 - 28 İstasyonlu Güverte Rulo Şekillendirme Makinesi

Makine Kompozisyonu

Roll forming ana makine ................................. .1 ünite

5T manuel ayırıcı .......................................... .1 ünite

Kontrol paneli ................................................ ... 1 ünite

Hidrolik istasyon .......................................... ... 1 ünite

Manüel çıkış tablosu ....................................... ...... 1 ünite

Yedek araçlar ................................................... ... bir kutu

COMFLOR Decking Roll Şekillendirme Makinesi Teknik Özellikleri

1: Bobin genişliği: profillere bağlı

2: Çalışma hızı: 12m-15m / dak (kesim içermez)

3: Rulo istasyonu: 24-28 istasyonlar

4: Silindir malzemesi: 45 # dövme çelik, cilalanmış ve krom kaplamalı

5: Ana şaft malzemesi: 45 # dövme çelik çap silindiri: Ф80mm

6: Pres silindiri: son ürünün daha kuvvetli olduğundan emin olun.

• Pres merdane malzemesi: Gcr15 dövme çelik, cilalanmış ve krom kaplamalı
• Baskı silindiri son istasyondadır

7: Besleme ve kılavuz: Beslemeyi kolaylıkla ayarlamak için el çarkını benimseyin.

8: Ana güç: 22KW (2 x 11kw)

9: Şekillendirme kalınlığı: 0.7mm-1.2mm

10: Şanzıman: bir inç çift zincirli

11: Makine boyutu: yaklaşık 13000 × 1700 × 1300mm E x G x Y (iki parça makine)

12: Ağırlık: yaklaşık 11000Kgs

13: Renk: mavi ve sarı

14: Çerçeve yapısı: H kirişli çelik levha

15: Kesim:

(1) Kesme tipi: hidrolik kesme

(2) Şekillendirme sonrası kesme: Rulo şekillendirme işleminden sonra sacın gerekli uzunluğa kadar kesilmesi

(3) Kesme hareketi: Ana makine otomatik olarak durur ve kesme gerçekleşir. Kesildikten sonra ana makine otomatik olarak çalışacaktır.

(4) Bıçak malzemesi: CR12with ısıl işlem

(5) Uzunluk ölçme: Otomatik uzunluk ölçme

(6) Uzunluk Toleransı: 3m +/- 1.5mm

Şekillendirme İşlemi

Açılma-besleme kılavuzu ---- rulo şekillendirme ---- kesim-uzunluk-ürün paketleme el kitabı

Makinenin harici:

Uygulamalar:

Çelik Çatı Güverte levhaları, kompozit zemin sistemi olarak veya kalıcı bir form çalışması olarak kullanılabilir. Beton levha ile bağlanır ve birlikte zemin yapısının bir parçasını oluşturur. Betonarme ile taban döşemesi arasındaki bağlantı, güverte içine yerleştirilmiş, takviyeli bir konser döşeme levhası oluşturan bir kabartma ve kaburga sistemi ile gerçekleşir. Yüksek mukavemetli ürün kullanan bu hızlı ve basit kurulum, kalıcı form ve pozitif takviye ile çalışan bir platforma anında erişim sağlar. Avantajı ile, çelik çatı güvertesi çeşitli çelik konstrüksiyonlar

1. Çok Yönlülük

2. Daha Az Ağırlıklı Yapısal Mukavemet

3. Cazip Görünüm

4. Tüm Hava İnşaatları

5. Kanıtlanmış Dayanıklılık

6. Ekonomi ve Değer

Çelik yapısal taban paneli, gökyüzü, konut ve köprü yapımında yaygın olarak kullanılan, montajı kolay, sert, düşük ışık karakterine sahip çelik yapı malzemesi türüdür. Güvenilir, kullanışlı çalışma özelliğine sahip Dünya Teknoloji Makina çelik yapısal zemin paneli, çeşitli çelik yapı zemin panelleri oluşturulmasında kullanılabilir.

Müşteri tarafından sağlanan çizimler veya kesitsel nesnelerin gerçek nesneleri gibi özelleştirme hoş geldiniz üretebilir.

Aşağıda, referans olarak panel profillerinin bazı zemin katmanları bulunmaktadır.
