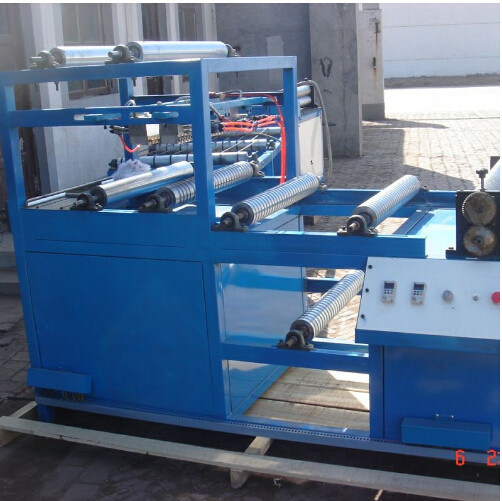

गर्म पिघल applicator, Pleating ऊंचाई 100-300 के साथ पूर्ण ऑटो संयुक्त HEPA pleating मशीन

सामान्य विवरण

1. उत्पादन लाइन pleat गर्म पिघल के साथ फिल्टर मीडिया इमदादी मोटर नियंत्रण द्वारा एक ही समय में वितरण करने के लिए अनुकूलित किया गया है।

2. इस मशीन सामग्री के सभी प्रकार के लिए एक अच्छा pleating सुनिश्चित करने के लिए एक साथ रोटरी pleating और चाकू pleating जोड़ती है;


मशीन अवयव

1.-coiler
2. ऑनलाइन काटने डिवाइस
3. पूर्व अंकन डिवाइस
4. गर्म पिघल प्रणाली
5. चाकू pleating प्रणाली
6. एकत्रित प्रणाली

विशेष विवरण

1.-coiler

ए कार्य चौड़ाई: 1200 मिमी;
ताला लगा बोल्ट के साथ बी दस्ता: 65mm व्यास;
सी अधिकतम लोड: 150kg;
डी मैक्स रोल व्यास: 1000 मिमी
ई मोटर चालित (अनुकूलित): 0.75kw
एफ तनाव नियंत्रण उपकरण
जी मशीन वजन: 300kg
एच मशीन का आकार: 1300mm * 950mm * 1300mm

2. ऑनलाइन काटने डिवाइस

ए कार्य चौड़ाई: 1200 मिमी
बी छह वायवीय slitting चाकू (दौर ब्लेड के साथ दो और चार पायदान ब्लेड के साथ)
सी दबाव: 0.6Mpa
डी एडजस्टेबल काटने चौड़ाई
ई गति: 0.5m-12M / मिनट (समायोज्य);
एफ मशीन वजन: 350 किलो
जी मशीन का आकार: 1000 मिमी * 1500 मिमी * 1100 मिमी

3. पूर्व अंकन गर्म पिघल प्रणाली के साथ एक साथ डिवाइस से सुसज्जित

ए कार्य चौड़ाई: 1200 मिमी
बी अंकन दूरी: 100-300;
सी मोटर शक्ति: 3.75Kw
डी मशीन वजन: 400 किलो

4. गर्म पिघल प्रणाली

ए टैंक क्षमता: 60L (दो सेट)
बी नली की लंबाई: 3.6M-चार इकाइयों
सी मोटर बिजली: 400W
डी पिघलने पावर: 8KW
ई पिघलने की गति: 45kg / ज;
एफ मैक्स वितरण मात्रा: 1000g / मिनट;
जी गियर पंप: 12cc / राजस्व;
पंप के एच मैक्स आरपीएम: 45rpm;
आई मैक्स पिघलने के तापमान: 230 डिग्री
जे गर्म पिघल प्रकार: पीई / ईवा / पीपी / पीओ
लालकृष्ण 48 नलिका प्रत्येक पक्ष; प्रत्येक नोक एक अलग मॉड्यूल और मॉड्यूल चार solenoid वाल्व (मैक यूएसए) द्वारा नियंत्रित कर रहे हैं का एक सेट है;
एल Gluing विकल्प: दो पक्षों; एक तरफ; लगातार रुक-रुक कर; ऑटो; मैनुअल;
एम नोजल का आकार: 0.8 मिमी
एन 0.6Mpa दबाव;
ओ मशीन वजन: 450 किलो / सेट;
पी मशीन का आकार: 1200 मिमी * 1600 मिमी * 1700 मिमी

5. चाकू pleating प्रणाली

ए Pleating ऊंचाई: 100-300 (इमदादी नियंत्रण ऑटो समायोजन)
बी गति: 0-150pleats / मिनट (समायोज्य)
सी मोटर शक्ति: 3.75Kw
डी ताप बिजली: 4kw (पहले और बाद हीटिंग-एल्यूमिनियम प्लेट)
ई ताप तापमान: 20-200 डिग्री (समायोज्य)
एफ हवा का दबाव: 0.6Mpa;
जी इमदादी मोटर नियंत्रण;
साथ एच गिनती समारोह
मैं पीएलसी टच स्क्रीन;
जे मशीन वजन: 1950kg
लालकृष्ण मशीन का आकार: 1670mm * 1720mm * 1240mm (एल * डब्ल्यू एच)


6. एकत्रित प्रणाली

ए चौड़ाई: 1225mm
बी लंबाई: 3M
सी मोटर शक्ति: 0.75kw

विनिर्देशों के लिए नोट्स:

1. मशीन फ्रेम: Extruded एल्यूमीनियम और इस्पात प्लेट;
2. बिजली की आपूर्ति: 380V / 3PHASE / 50 हर्ट्ज
