Precision Tension Control Servo Tensioner for TANAC Automatic Machine

Servo Tensioner for Precision Tension Control (Coil Winding Tensioner)  using in TANAC Automatic Machine

Servo Tensioner (ST400/700 Series)

Product Features:

1. Feed the wire automatically ,and all using high-precision encoder servo motor,

        It has the following advantages than which using stepper motor as the wire

        feeding mechanism.

     A,With high precision ,stable tension and fast speed ,from zero to the maximum

        speed it can be done within 0.3s

    B,High speed torque,so with big  tension range then easy to select type

    C,Low Noise

    2,Tension is adjusted by electric drive ,just press the button to adjust the tension

       to increase or decrease.

    3,Rated maximum wire speed respectively are 8m/s ,12m/s ,20m/s , The user can

       set ans maximum wire speed under the rated maximum of the selected models.

    4,Display last product winding length ,by adjusting the tension value can truly ensure

       the consistent winding length of each product.

    5,Provide on stage tension and two stage tension control .

Main Parameters:

 Voltage                 : DC24V

  Power                  : 50W (8,12m/s)

  Input Air pressure :5kg/cm ²

  Mounting hole       : Ф 16mm

  Weight                 : 2.4kg

 Product size           :240*120*70(mm)

Note :

• Please reading the product instruction carefully before using .
• Please using the tension rod and coresponding tension spring corectly according to the tension
• Please hang the line according to the drawing and turn off the power

Specification :

The tension rod spring with corresponding tension range:

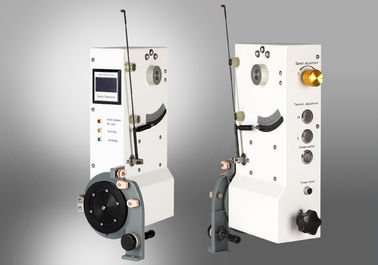

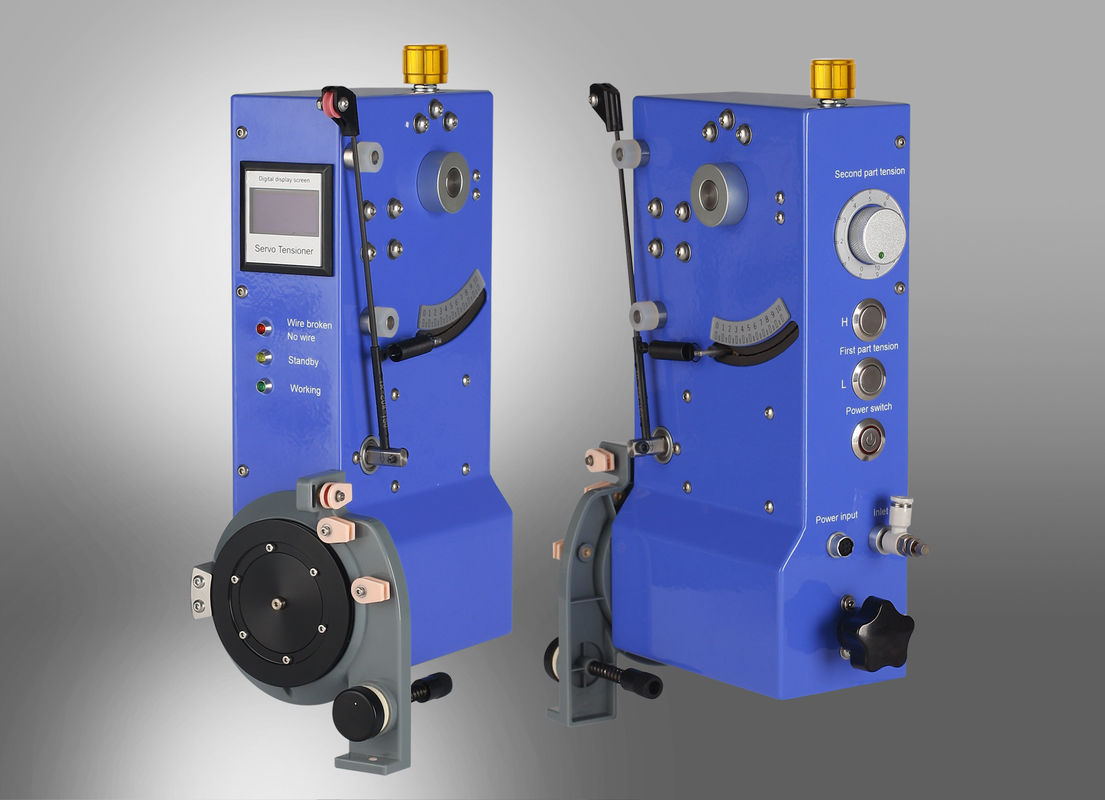

Picture show :

                                                ST400-20Y2

                                                  ST400-12Y1
